SWX3220 / SWX2320

Switch L3 Yamaha SWX3220 / Switch L2 Yamaha SWX2320

Audio Jernih, Konten Mengalir

Lineup

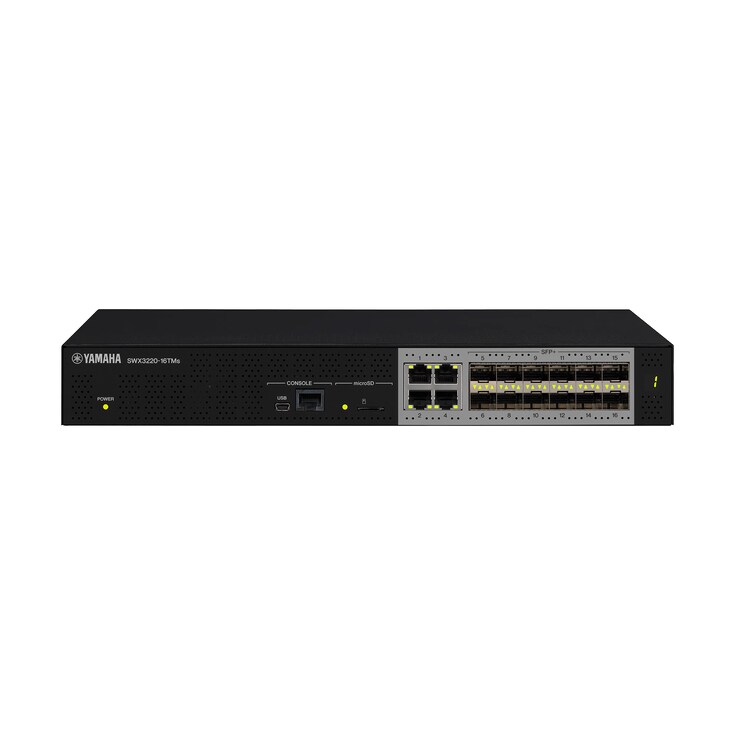

SWX3220-16TMsL3 Switch

L3 Standard switch with 16 ports

12 SFP+ ports and 4 multi-gigabit ports (100M/1G/2.5G/5G/10G)
Built-in RADIUS server for advanced security management
Supports PTPv2 TC (Transparent Clock)
Supports Yamaha LAN Monitor

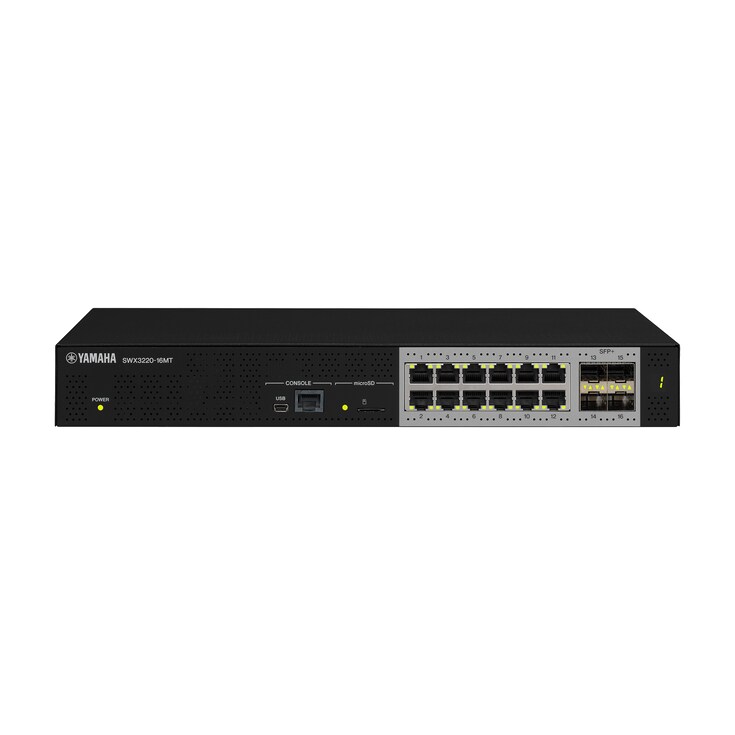

SWX3220-16MTL3 Switch

L3 Standard switch with 16 ports

4 SFP+ ports and 12 multi-gigabit ports (100M/1G/2.5G/5G/10G)
Built-in RADIUS server for advanced security management
Supports PTPv2 TC (Transparent Clock)
Supports Yamaha LAN Monitor

SWX2322P-16MTL2 Switch

L2 Intelligent PoE++ switch with 16 ports

12 multi-gigabit ports (100M/1G/2.5G/5G/10G) with PoE++ and 4 SFP+ ports
Built-in RADIUS server for advanced security management
IEEE 802.3bt compliant with PoE++ supplying up to 90 W per port (Total: 250 W)
Supports PTPv2 TC (Transparent Clock)

SWX2320-16MTL2 Switch

L2 Intelligent switch with 16 ports

12 multi-gigabit ports (100M/1G/2.5G/5G/10G) and 4 SFP+ ports
Built-in RADIUS server for advanced security management
Supports PTPv2 TC (Transparent Clock)
Supports Yamaha LAN Monitor

Opsi

SFP-SWRT-LRModul SFP+

Modul SFP+ untuk jaringan audio 10Gbps

Jarak Transmisi Maksimum: 10 km (Performa tergantung pada serat optik dan pemasangan)
Kabel yang Kompatibel: Serat optik single-mode (9/125 μm)
Standar regulasi: IEEE802.3ae, 10GBASE-LR
Konektor: Konektor LC 2-pin
Panjang Gelombang Optik: 1.310 nm
Tersedia untuk SWX3220-30TCs / SWX2322P-30MC / SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT

SFP-SWRT-SRModul SFP+

Modul SFP+ untuk jaringan audio 10Gbps

Jarak Transmisi Maksimum: OM1 (62,5/125 μm): 33 m, OM2 (50/125 μm): 82 m, OM3 (50/125 μm): 300 m, OM4 (50/125 μm): 400 m
Kabel yang Kompatibel: Serat optik multi-mode (50/125 μm, 62,5/125 μm)
Standar regulasi: IEEE802.3ae, 10GBASE-SR
Konektor: Konektor LC 2-pin
Panjang Gelombang Optik: 850 nm
Tersedia untuk SWX3220-30TCs / SWX2322P-30MC / SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT

SFP-SWRG-LXModul SFP

Modul SFP untuk switch SWX/SWR series

Jarak Transmisi Maksimum: 10 km (Performa tergantung pada serat optik dan pemasangan)
Kabel yang Kompatibel: Serat optik single-mode (9/125 μm)
Standar peraturan: IEEE802.3z, 1000BASE-LX
Konektor: Konektor LC 2-pin
Panjang Gelombang Optik: 1.310nm
Tersedia untuk SWX3220-30TCs / SWX2322P-30MC / SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT / SWR2310-10G / SWR2311P-10G

SFP-SWRG-SXModul SFP

Modul SFP untuk switch SWX/SWR series

Jarak Transmisi Maksimum: 550 m (50/125 μm) / 300 m (62,5/125 μm) Performa tergantung pada serat optik dan pemasangan
Kabel yang Kompatibel: Serat optik multi-mode (50/125 μm, 62,5/125 μm)
Standar peraturan: IEEE802.3z, 1000BASE-SX
Konektor: Konektor LC 2-pin
Panjang Gelombang Optik: 850 nm
Tersedia untuk SWX3220-30TCs / SWX2322P-30MC / SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT / SWR2310-10G / SWR2311P-10G

DAC-SWRT-3M

Kabel Direct Attached untuk jaringan audio 10Gbps

Kabel Twinax 30AWG, Pasif
Panjang kabel: 3 m
Tersedia untuk SWX3220-30TCs / SWX2322P-30MC / SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT

DAC-SWRT-1M

Kabel Direct Attached untuk jaringan audio 10Gbps

Kabel Twinax 30AWG, Pasif
Panjang kabel: 1 m
Tersedia untuk SWX3220-30TCs / SWX2322P-30MC / SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT

Fitur

Produk dan Layanan perangkat Jaringan Yamaha

Di Yamaha, kami bukan hanya memelopori koneksi antara alat musik dan teknologi digital, tetapi juga koneksi yang memperkaya kehidupan masyarakat melalui infrastruktur jaringan.

Dengan memanfaatkan keahlian Yamaha dalam pemrosesan sinyal sebagai inovator dalam alat musik elektronik, kami melakukan transisi atas keahlian tersebut ke teknologi jaringan secara cepat. Selama lebih dari 20 tahun, kami telah memainkan peran penting dalam pengembangan internet, yang telah menjadi kebutuhan hidup masyarakat modern.

Ke depannya, kami tetap berkomitmen untuk menyediakan layanan dan dukungan yang lebih baik lagi untuk membuat koneksi Anda lebih lancar dan nyaman dari sebelumnya. Kami senantiasa melakukan inovasi dan meningkatkan cara Anda terhubung.

10-Gigabit/Multi-Gigabit switches for flexible deployment in high-capacity networks

Enhancing backbone networks has become crucial for businesses, concert halls, and other installations due to the rising demand for high-quality video and audio with low latency. By introducing switches that support 10-Gigabit/Multi-Gigabit Ethernet, our new lineup creates an ideal environment for backbone networks requiring high speeds, capacities, and capabilities. These new L3 intelligent switches support systems handling increased media traffic across multiple segments, while our L2 switches are perfect for transmitting single-segment audio and video media. Like our other existing products, this expanded lineup is also supported by Yamaha LAN Monitor and includes a range of features optimized for Dante systems.

One-click Optimization

Selecting the SDVoE profile in the Web GUI will automatically update the switch’s IGMP snooping settings to optimize them for SDVoE.

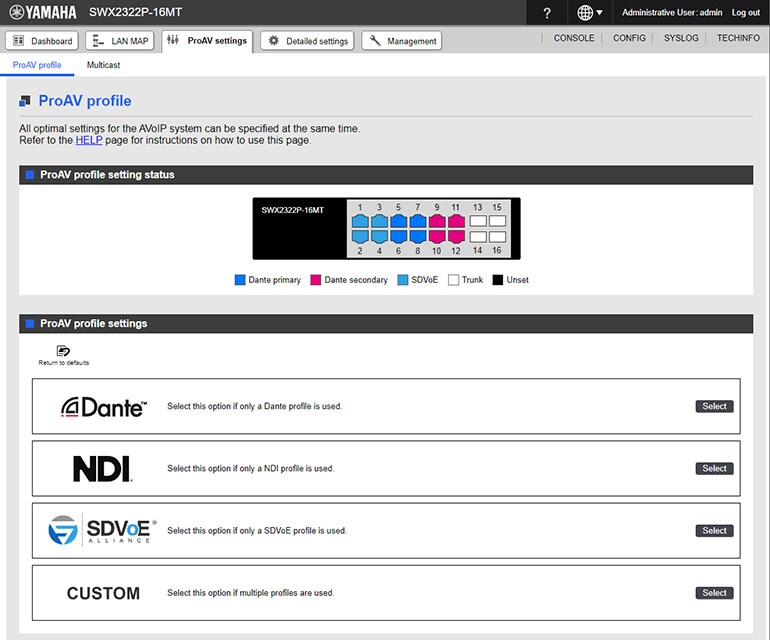

With one click, ProAV Settings in the Web GUI effortlessly assigns settings to ports for major ProAV profiles like Dante, NDI, and SDVoE, making It easier than ever to use both SDVoE and Dante on the same switch.

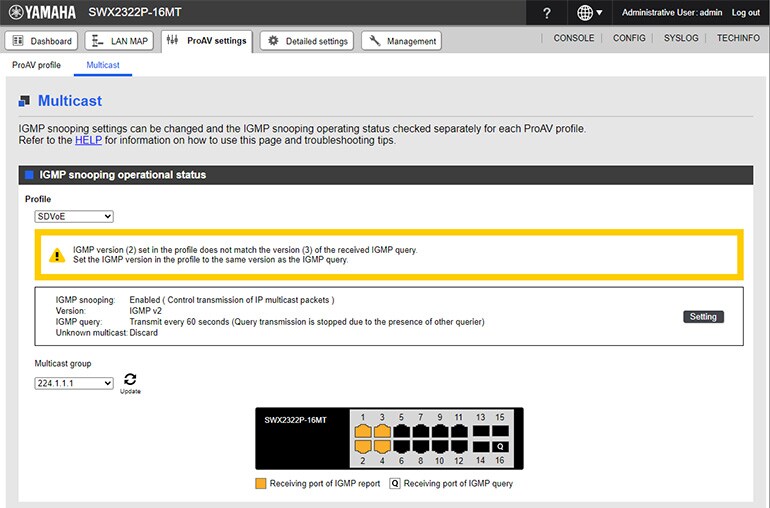

Additionally, the ProAV Settings screen in the Web GUI allows you to quickly check multicast settings and operations, for faster and easier troubleshooting in ProAV networks.

What's Dante, NDI, SDVoE

Create high-speed, high-capacity networks with 10-gigabit and multi-gigabit speeds

The LAN ports of the SWX2320-16MT and SWX3220-16MT support five speeds (100M/1G/2.5G/5G/10Gbps) and optimize network speed as appropriate to the devices connected. As demand for speed and capacity grows because of rising numbers of wireless devices, greater audiovisual communication traffic, and increasing access to large files, faster LAN switches allow smooth handling of loads that would congest 1 Gbps networks. Networks that already use Cat5e or Cat6 cables can be accelerated to up to 5 Gbps by replacing their GbE switches with these new models. 10 Gbps networks can be created by using Cat6A cables with these models.

Upgrade existing networks
Construct high-speed networks

Network Visibility dan Smart Management (Yamaha LAN Monitor)

Pengelolaan jaringan Dante yang efektif bergantung pada berbagai parameter seperti network traffic, status switch, dan informasi masing-masing perangkat Dante. Aplikasi komputer khusus Yamaha LAN Monitor menyediakan tampilan komprehensif dalam satu layar tentang semua parameter penting saat digunakan dengan switch SWP/SWR/SWX series. Kami menyebut tipe gambaran umum grafis ini sebagai “ network visibility.” Anda bahkan dapat mengambil snapshot status dari kondisi jaringan normal dan mengatur alarm agar dapat memberi peringatan kepada Anda jika ada parameter yang berubah, sehingga masalah dapat diidentifikasi dan diselesaikan dengan cepat dan mudah. Aplikasi Dante Controller juga dapat dijalankan dari Yamaha LAN Monitor dengan sekali klik, sehingga menghadirkan solusi jaringan Dante yang lengkap pada satu komputer.

Klik di sini untuk informasi selengkapnya tentang Yamaha LAN Monitor.

Intelligent Security Management

Fungsi server RADIUS bawaan meningkatkan fungsionalitas VLAN yang tercakup dalam SWX2320 dan SWX3220 series. Dengan mengatur satu switch sebagai server RADIUS dan menghubungkan switch lainnya ke server tersebut, akses jaringan yang tidak sah dapat diblokir secara efektif untuk meningkatkan keamanan yang lebih baik, bahkan pada instalasi berskala besar yang kompleks. Autentikasi perangkat dapat diatur dengan cepat dan mudah melalui GUI berbasis web.

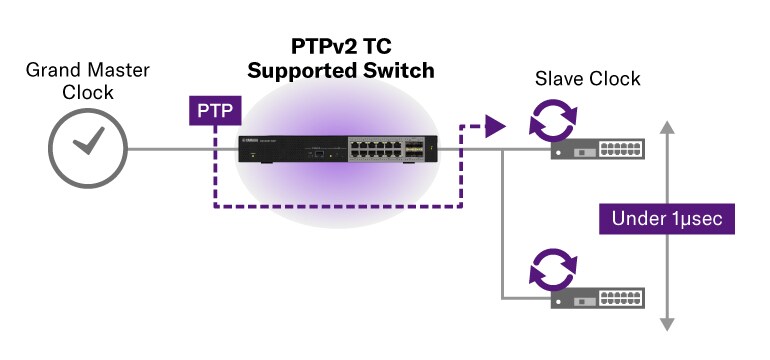

Support for PTPv2 TC time synchronization of 1 μsec or less

To provide the high-precision time synchronization necessary for synchronized audio and video playback and other applications, IEEE 1588 PTPv2 TC (Transparent Clock) is now supported with 1 Gbps/10 Gbps networks. This feature adds delay time data to PTP messages as they pass through the switches, enabling synchronization precision between devices of 1 μsec or less when real-time performance is required.

Options for Flexible System Design and Installation

A number of options are available for the SWR/SWX series, including rack-mount and wall-mount brackets that facilitate mounting in a variety of locations, and SFP modules that allow long-distance communication for flexible overall system setup and installation. The chart below lists the options that are available for each SWR and SWX switch model.

Accessories → Switches ↓	SFP-SWRT-LR (SFP+ module)	SFP-SWRT-SR (SFP+ module)	SFP-SWRG-LX (SFP module)	SFP-SWRG-SX (SFP module)	DAC-SWRT-3M (Direct Attached Cable)	DAC-SWRT-1M (Direct Attached Cable)	RK-SWR (Rack-mount)	WK-SWR (Wall-mount)
SWX3220-16TMs
SWX3220-16MT
SWX2322P-16MT
SWX2320-16MT
SWX2310P-28GT
SWR2310-28GT
SWR2310-18GT
SWR2310-10G
SWR2311P-10G
SWX2210P-10G
SWR2100P-10G
SWR2100P-5G

*Brackets are included.

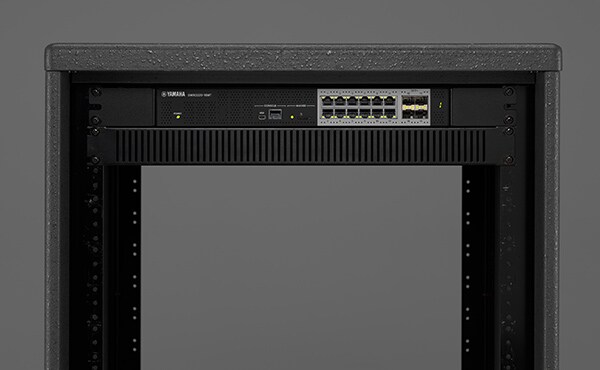

Rack-mount installation (SWX3220-16MT + Rack mount bracket)

*If you plan to rack-mount the unit along with a device that tends to generate heat, such as an amplifier, be sure to leave a gap of 1U or more from such devices.

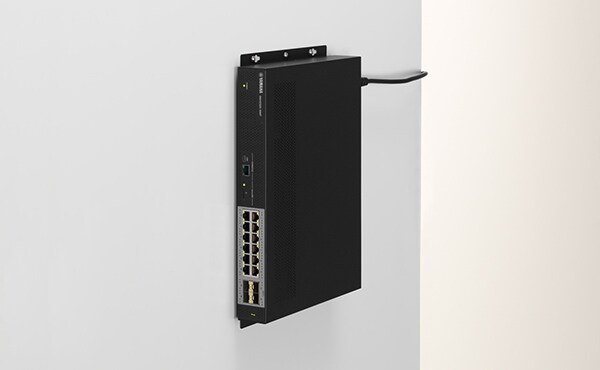

Wall-mount installation (SWX2320-16MT + Wall mount bracket)

*With the wall mount bracket the unit is mountable on the wall or ceiling with a height of 2m or less

*Do not install with the LAN ports facing upward

Istilah teknis

Apa itu DANTE

Dante mengganti pemasangan kabel analog dan multicore yang berat dan mahal dengan kabel LAN seperti CAT5e dan CAT6.

Karena Dante menggunakan routing logis dari pada sambungan fisik ujung-ke-ujung, jaringan dapat dikonfigurasi menggunakan port yang tersedia hanya dengan beberapa klik.

Sistem dengan Dante juga dapat dikembangkan dengan mudah.

Selain itu, Dante mendukung konfigurasi redundansi, yang memastikan keandalan sistem tetap terjaga bahkan dalam situasi darurat.

Baca selengkapnya

Apa itu SDVoE

SDVoE (Software Defined Video over Ethernet) adalah standar internasional untuk pasar audio/video profesional (ProAV) yang dapat mentransmisikan video dan audio definisi tinggi 4K melalui komunikasi 10 Gigabit.

Dengan menggabungkan encoder/decoder dan controller SDVoE dengan switch 10 Gigabit, video wall dan sistem multi-view dapat dikonfigurasi.

Ini menyediakan dukungan fleksibel untuk implementasi papan info digital di berbagai fasilitas, termasuk bandara, sekolah, fasilitas e-sports, dan perusahaan.

Apa itu NDI Certified

Switch Yamaha SWR dan SWX series baru ini merupakan salah satu produk hardware pertama di dunia yang mendapatkan sertifikasi NDI Certified dalam kategori network switch.

Sertifikasi ini menjamin kompatibilitas penuh dengan produk dari ekosistem NDI Certified, bahkan tanpa memerlukan integrasi NDI asli. Switch Yamaha menghadirkan pengalaman yang praktis dan koneksi berkualitas tinggi dalam jaringan dan alur kerja NDI apa pun.

NDI (Network Device Interface) merupakan standar konektivitas video inovatif yang memungkinkan transmisi video, audio, dan metadata berkualitas tinggi tanpa hambatan melalui jaringan IP standar. Dengan memanfaatkan teknologi NDI, perangkat seperti kamera, switcher, dan server media di jaringan yang sama bisa menemukan dan terhubung satu sama lain secara otomatis, sehingga tidak memerlukan konfigurasi yang rumit atau pemasangan kabel khusus.

Standar konektivitas ini memungkinkan produser untuk mengakses dan menggunakan sumber video dalam jumlah yang hampir tidak terbatas di dalam jaringan, yang secara signifikan meningkatkan fleksibilitas dan skalabilitas alur kerja produksi live. Baik untuk acara langsung, siaran, atau pascaproduksi, NDI mengubah produksi video tradisional dengan mengintegrasikan seluruh sumber di jaringan secara lancar.

NDI® adalah merek dagang terdaftar dari Vizrt NDI AB.
