Yamaha LAN Monitor

LAN Mapping untuk Gambaran Umum Jaringan Lengkap

Memahami cara menghubungkan beberapa switch yang diinstal di lokasi yang berbeda-beda, ditambah bagaimana perangkat jaringan dihubungkan ke switch tersebut, bisa menjadi pekerjaan yang sulit dan memakan waktu. Yamaha LAN Monitor membuat keseluruhan topologi jaringan terlihat dengan jelas, yang memberi gambaran umum komprehensif kepada pengguna tentang bagaimana beberapa switch dan perangkat jaringan Dante saling berhubungan. Cukup hubungkan PC Windows ke switch SWP/SWR series terdekat lalu jalankan perangkat lunak Yamaha LAN Monitor.

Port Status and Bandwidth Utilization

Yamaha LAN Monitor dilengkapi status port dan tampilan bandwidth yang dengan jelas menunjukkan status koneksi masing-masing port switch jaringan, informasi tentang perangkat yang terhubung, kecepatan komunikasi di masing-masing port, dan penggunaan bandwidth di masing-masing port.

Info Perangkat Dante

Informasi perangkat dan pemantauan juga tersedia untuk semua perangkat Dante yang terhubung ke switch seri SWP1 di jaringan. Kemampuan untuk memantau status port primer dan sekunder serta mengirimkan dan menerima aliran sangat penting untuk memperoleh komunikasi audio Dante yang stabil dan andal. Kemampuan ini membuat Anda dapat mengawasi “kesehatan” keseluruhan jaringan.

Pengaktifan Dante Controller dengan Sekali Klik

Tombol Dante Controller di bagian atas interface Yamaha LAN Monitor memungkinkan Anda menjalankan Dante Controller dengan sekali klik (perangkat lunak Dante Controller harus diinstal pada komputer). Perpindahan yang lancar antara Yamaha LAN Monitor dan Dante Controller menyediakan kontrol jaringan Dante total dari satu komputer.

Fungsi Snapshot Memudahkan Pemecahan Masalah

Anda dapat mengambil “snapshot” status jaringan saat mengatur sesuai kebutuhan. Perangkat lunak nantinya secara otomatis dapat melacak pengaturan dan memberi peringatan kepada Anda bila ada perubahan. Anda dapat mengambil snapshot jaringan selama latihan berlangsung, dan nantinya Anda akan diberi tahu jika kabel terputus, jika perangkat dimatikan, atau jika koneksi yang dibuat ternyata salah sebelum dioperasikan, misalnya.

ID Perangkat yang Disempurnakan dengan Ikon, Label, dan Komentar

Mengidentifikasi perangkat yang terhubung ke switch hanya dengan alamat IP atau MAC-nya merupakan pendekatan yang sulit dan rawan kesalahan. Perangkat Dante yang terhubung akan diidentifikasi oleh ikon Dante serta ID perangkat yang telah diatur sebelumnya lewat perangkat lunak Dante Controller. Anda juga dapat memasukkan info tambahan, seperti lokasi perangkat, di kolom Label dan Komentar.

Detail Pengaturan Switch dan Pembaruan Firmware

Web GUI untuk masing-masing perangkat dapat dipanggil memorinya untuk memberi akses ke pengaturan “dalam” dan memungkinkan dilakukannya pembaruan firmware.

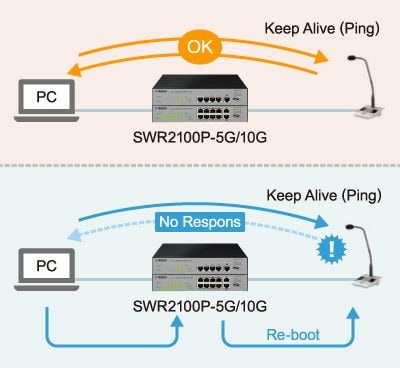

Memantau secara kolektif dan menyalakan ulang perangkat yang didistribusikan di area yang luas dari jarak jauh

Jika perangkat pemantauan tidak merespons Ping, maka perangkat menilai bahwa kesalahan telah terjadi dan secara otomatis menghentikan suplai daya PoE ke perangkat tersebut dan kemudian melanjutkannya. Kondisi ini menjalankan ulang peralatan pemantauan dan mengupayakan pemulihan. Dengan secara efektif mengelola status perangkat yang didistribusikan di area yang luas, dapat memastikan bahwa pengelolaan peralatan dapat beroperasi jauh lebih lancar.
