SWR2311P-10G

Audio Jernih, Konten Mengalir

Jajaran produk

SWR2311P-10GSwitch L2

Pengaturan yang disarankan agar jaringan Dante (seperti QoS, EEE, dan IGMP Snooping) beroperasi secara stabil dapat dibuat dengan mudah

LAN ports yang dilengkapi dengan suplai PoE: 8(1-8)
LAN/SFP combo ports: 2(9, 10) (Port LAN dan slot SFP digunakan secara eksklusif)
Suplai PoE sesuai dengan IEEE 802.3at, dan dapat menyuplai hingga 30W ke semua port PoE
Server RADIUS untuk pengelolaan keamanan tingkat lanjut

Opsi

SFP-SWRG-LX

Modul SFP untuk switch SWR series

Jarak Transmisi Maksimum: 10km*
Kabel yang Kompatibel: Serat optik mode tunggal (9/125μm)
Standar peraturan: IEEE802.3z, 1000BASE-LX
Konektor: Konektor LC 2-pin
Panjang Gelombang Optik: 1.310nm
Tersedia untuk SWR2311P-10G / SWR2310-10G / SWR2310-18GT / SWR2310-28GT
*Performa produk mungkin tidak memenuhi spesifikasi jika serat optik atau pemasangan tidak memadai.

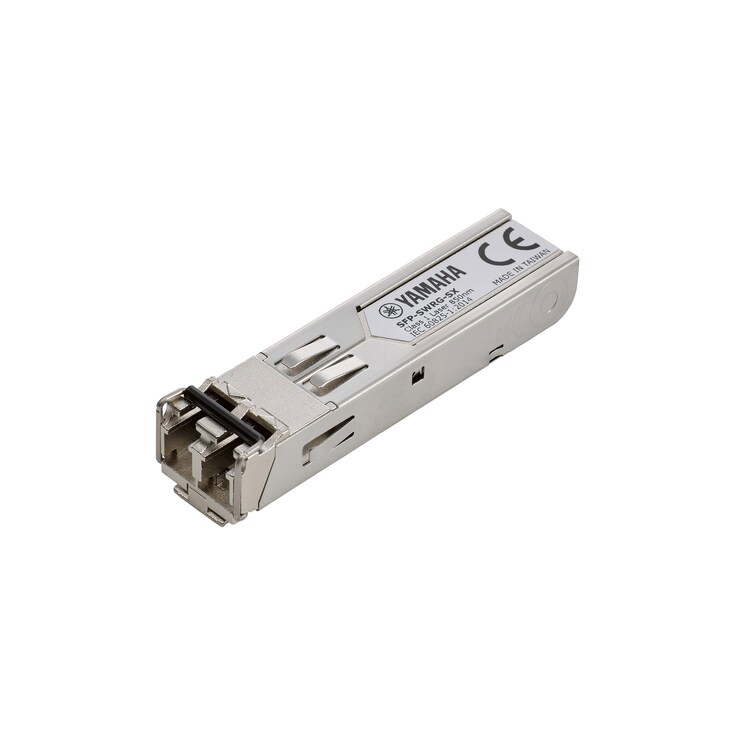

SFP-SWRG-SX

Modul SFP untuk switch SWR series

Jarak Transmisi Maksimum: 550 m (50/125 μm) / 300 m (62,5/125 μm)*
Kabel yang Kompatibel: Serat optik multi-mode (50/125 μm, 62,5/125 μm)
Standar peraturan: IEEE802.3z, 1000BASE-SX
Konektor: Konektor LC 2-pin
Panjang Gelombang Optik: 850nm
Tersedia untuk SWR2311P-10G / SWR2310-10G / SWR2310-18GT / SWR2310-28GT
*Performa produk mungkin tidak memenuhi spesifikasi jika serat optik atau pemasangan tidak memadai.

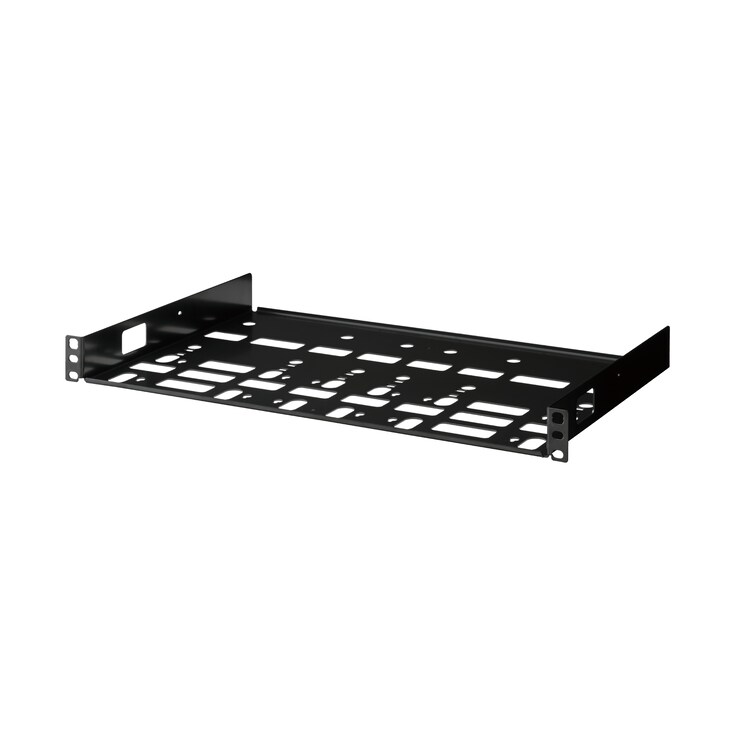

RK-SWR

Aksesori rak mount untuk switch SWR series

Dimensi: P 482,6 mm x L 300 mm x T 44mm
Berat: 1.7kg
NOT available for SWR2310-18GT / SWR2310-28GT

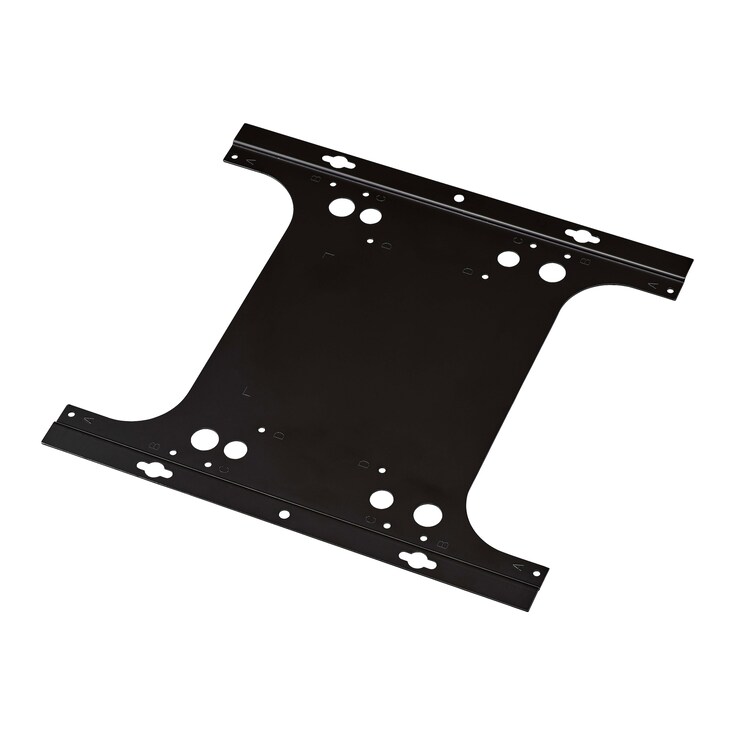

WK-SWR

Aksesori wall mount untuk switch SWR series

Dimensi: P 249 mm x L 3,3 mm x T 270mm
Berat: 0.37kg
Tersedia untuk SWR2311P-10G / SWR2310-10G / SWR2310-18GT
Switch dapat dipasang di dinding atau plafon dengan ketinggian maksimal 2 m*
*JANGAN dipasang dengan port LAN menghadap ke atas atau ke bawah.

Fitur

Intelligent L2 Network switch dengan PoE

SWR2311P-10G merupakan switch intelligent L2 yang dapat menyuplai daya ke perangkat yang diaktifkan oleh PoE di jaringan. Yamaha telah mengintegrasikan keahliannya di bidang jaringan dan audio profesional dan mengembangkannya sebagai switch L2 yang dioptimalkan untuk jaringan audio Dante.

Intelligent L2 switch dengan fungsi pengoptimalan Dante dan suplai daya PoE

"SWR2311P-10G" merupakan Intelligent L2 switch yang menyediakan fungsi ideal untuk jaringan audio digital "Dante" yang dikembangkan oleh Audinate Corporation dan dewasa ini digunakan di seluruh dunia, yang memungkinkan pembangunan jaringan stabil yang menyederhanakan pengaturan, pemantauan , pengelolaan, dan pengoperasian. Bila Anda menghubungkan VXL1-16P ke SWR2311P-10G, pengaturan optimal untuk Dante dibuat secara otomatis lewat LLDP yang merupakan protokol untuk melewatkan data manajemen sistem antara perangkat dan perangkat di sebelahnya. Port-nya yang kompatibel dengan PoE dapat menyediakan maksimum 30W untuk semua port secara bersamaan. Switch ini memberikan daya bukan hanya pada perangkat yang kompatibel dengan PoE seperti pengontrol yang terpasang di dinding "MCP1” yang digunakan untuk mengontrol volume peralatan suara yang digunakan di ruang konferensi, atau jalur akses nirkabel, dan juga dapat menyediakan cukup daya bahkan untuk mengoperasikan perangkat yang membutuhkan PoE dengan output lebih tinggi seperti VXL1B-16P atau VXL1W-16P.

Ulasan Lengkap Jaringan

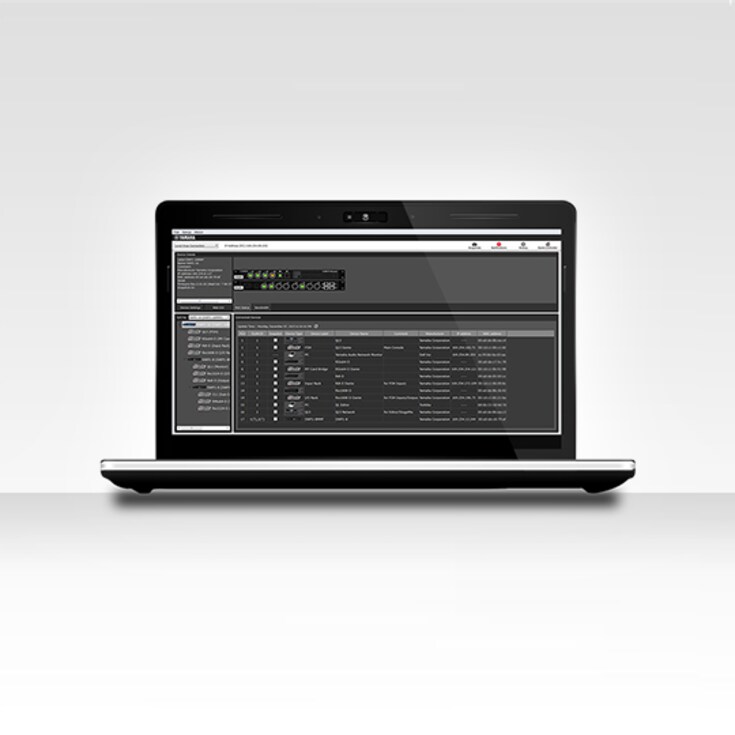

Menggunakan perangkat lunak "Yamaha LAN Monitor" khusus membuat pemecahan masalah dapat dilakukan dengan cepat; Anda dapat memeriksa status suplai daya PoE, mengganti suplai daya PoE, dan menggunakan fungsi snapshot untuk memberi tahu Anda apakah telah terjadi kesalahan dengan mendeteksi adanya perbedaan dalam kondisi jaringan sejak dikonfigurasi di awal. GUI web menyediakan berbagai fungsi pemantauan, termasuk pengaturan pemantauan mati/hidupnya perangkat PoE, yang memungkinkan Anda untuk menyalakan ulang perangkat PoE jika terjadi kesalahan, atau memberi tahu Anda lewat email apabila ada kesalahan.

Fungsi Snapshot Memudahkan Pemecahan Masalah

Anda dapat mengambil “snapshot” status jaringan saat melakukan konfigurasi bila dibutuhkan. Perangkat lunak nantinya dapat melacak pengaturan secara otomatis dan memberi tahu Anda bila ada perubahan. Anda dapat mengambil snapshot jaringan, lalu Anda akan diberi tahu misalnya jika ada koneksi kabel yang terputus, perangkat dimatikan, atau jika ada koneksi yang dibuat secara keliru sebelum dioperasikan.

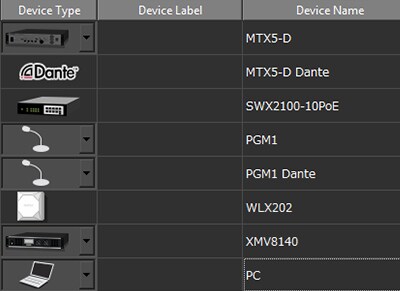

Device ID yang Disempurnakan dengan Ikon, Label, dan Komentar

Mengidentifikasi perangkat yang terhubung ke switch hanya melalui alamat IP atau MAC-nya merupakan cara yang sulit dan rawan kesalahan. Perangkat Dante yang terhubung akan diidentifikasi melalui ikon Dante serta Device ID yang diatur sebelumnya lewat perangkat lunak Dante Controller. Anda juga dapat memasukkan info tambahan, seperti lokasi perangkat, di kolom Label dan Komentar.

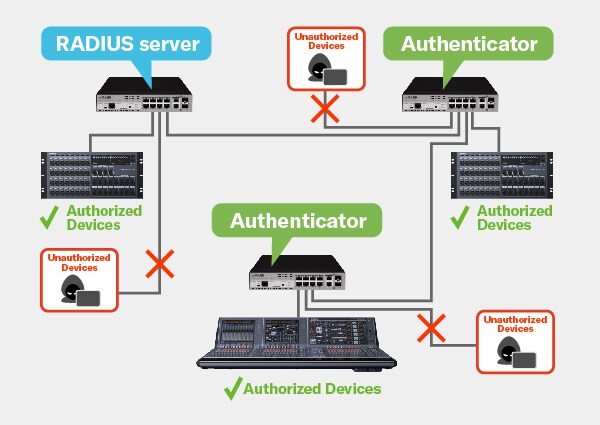

Intelligent Security Management

Meningkatkan fungsionalitas VLAN yang tercakup dalam SWR2311P-10G adalah fungsi server RADIUS bawaan. Dengan mengatur satu switch sebagai server RADIUS dan menautkan switch lain ke sana, akses jaringan yang tidak diberi otorisasi dapat diblokir secara efektif untuk keamanan yang lebih baik, meskipun dalam instalasi skala besar yang kompleks. Autentikasi perangkat dapat diatur dengan cepat dan mudah melalui GUI berbasis web.

Data Teknis SWR2311P-10G

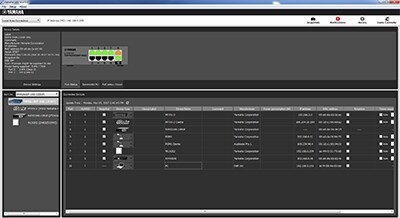

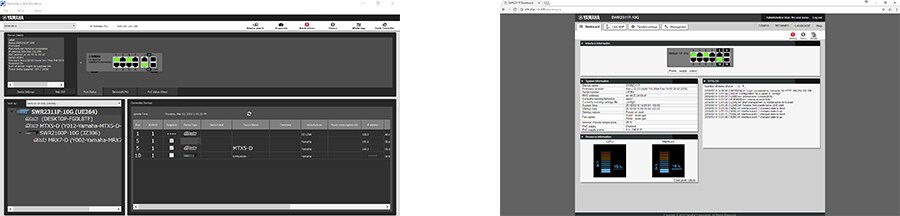

Visualisasi jaringan oleh "LAN map light"

SWR2311P-10G mendukung fungsi visualisasi "LAN Map Light" dari WebGUI*. Pengaturan switch dapat dilakukan pada layar grafis, bukan dengan entri perintah. Dengan memanfaatkan WebGUI, perangkat lunak ini memiliki fungsi pemantauan yang luas seperti pengaturan perangkat pemantauan POE, penyalaan ulang perangkat PoE bilamana terjadi masalah, pengaturan email untuk memberitahukan kesalahan, dsb. Dengan protokol komunikasi "L2MS” milik Yamaha, Anda dapat memeriksa alamat IP perangkat jaringan Yamaha seperti SWR2311P-10G, seri SWR2100P, dan SWP1 serta perangkat jaringan yang terhubung dengannya. Perangkat lunak ini dapat digunakan secara luas mulai dari desain sistem hingga pemeliharaan.

* Masuk ke web GUI dari Yamaha LAN Monitor. Silakan instal Yamaha LAN Monitor terlebih dahulu.

microSD card slot

Kartu microSD dapat digunakan sebagai alat untuk mencadangkan data yang terkumpul di dalamnya, mengaktifkan dan memperbarui firmware.

Konektivitas dengan kabel optik

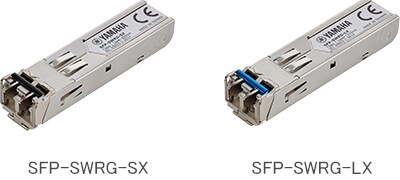

Pada situasi yang mengharuskan perangkat Dante dihubungkan dalam jarak lebih dari 100 meter, Anda dapat menggunakan modul SFP komunikasi jarak jauh "SFP-SWRG-SX" atau "SFP-SWRG-LX” untuk memastikan diperolehnya komunikasi yang andal dengan kehilangan transmisi yang minimal dan ketahanan yang kuat terhadap kebisingan elektromagnetik meskipun dalam jarak yang jauh.

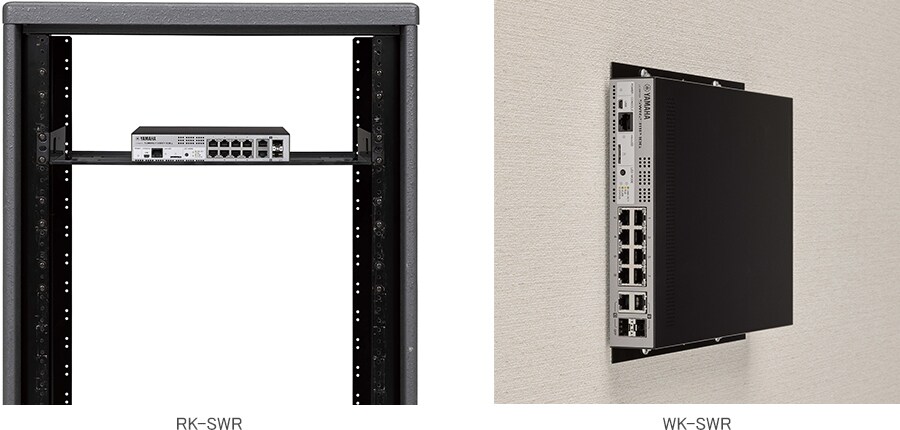

Aksesori opsional akan meningkatkan fleksibilitas instalasi

Aksesori dudukan rak "RK-SWR" yang dijual terpisah dapat digunakan untuk menginstal unit pada rak berukuran 19 inci, dan Anda dapat menggunakan aksesori dudukan dinding "WK-SWR" untuk memasang unit di dinding (Jangan memasang dengan posisi port LAN menghadap ke atas atau ke bawah) atau di langit-langit dengan ketinggian maksimum 2m, yang semakin memperluas pilihan lokasi instalasi.

Sistem

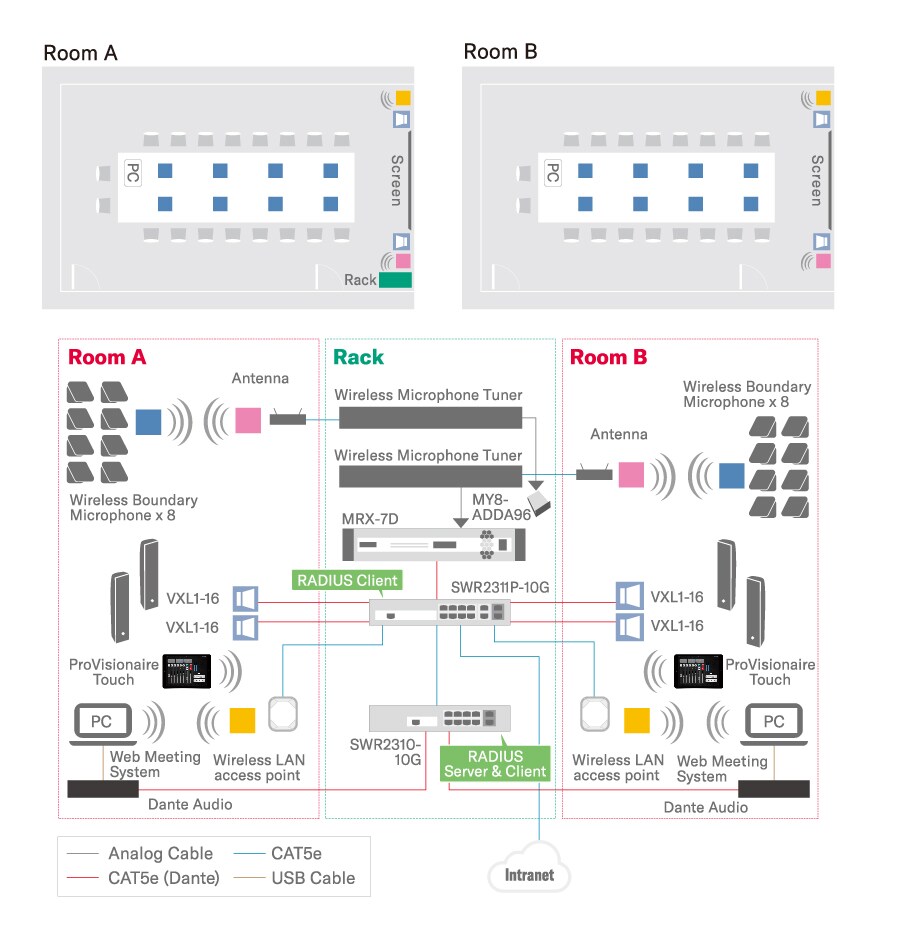

Contoh Sistem

- Contoh sistem untuk ruang konferensi ini mencakup sistem konferensi jarak jauh, yang dibangun di sekitar prosesor sinyal digital, yang memungkinkan konferensi dibagikan ke lokasi yang jauh.

- Dengan membuat jaringan dari input ke output, performa pengoperasian administratif akan meningkat, seperti pengelolaan mulai dari pengaturan perubahan hingga pemecahan masalah dengan menggunakan satu PC.

- Sistem ini telah dirancang untuk menghasilkan suara yang optimal untuk rapat dan konferensi, dengan memanfaatkan proyeksi yang unggul yang disediakan oleh VXL1-16P untuk memastikan volume dan kejernihan yang cukup di bagian belakang ruangan.

- Dengan menyiapkan satu switch sebagai server RADIUS dan menghubungkan switch-switch lain, akses jaringan yang tidak diberi otorisasi dapat diblokir secara efektif untuk keamanan yang lebih baik.
